القواطع الكهربائية ورموزها ومعاني الرموز وطريقة التوصيل الصحيحة

 القواطع الكهربائية مبدأ عملها  :

Leitungsschutzschalter (القاطع الكهربائي ) وهو جهاز لحمايه الأكبال الكهربائيه وايضا الاجهزة الكهربائية من

 ارتفاع التيار وايضا في حال حدوث ماس كهربائي .

- من المعروف ان مرور تيار كهربائي ضمن كبل او سلك ترتفع درجة حرارة هذا الكبل او السلك ومن خلال ارتفاع   غير مرغوب فيه  للتيار الكهربائي قد ينشأ حريق في ذلك السلك او الكبل ومن اجل ان نتفدى ذلك يجب ان نمنع ارتفاع التيار ان كان بشكل مفاجئ او بشكل  تدريجيا ويحدث ذلك من خلال زيادةالحمل(Überlatsung ) او من خلال الماس الكهربائي (kurzschluss) .

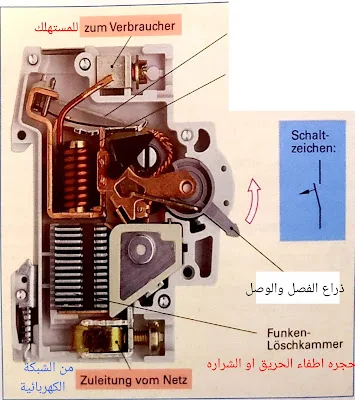

وللتعرف على بنية القاطع  بشكل عام  انظر الشكل في الاسفل .

القاطع  (Leitungsschutzschalter)

مبدأ العمل : يعمل القاطع على فصل التيار الكهربائي في حالتين .

الاولى : الحمايه الحرارية  Thermischer Auslöser

ويعني هذا المصطلح ان من بنيه تركيب القاطع انه يحتوى على قطتعين  مختلفتين من المعدن على شكل صفائح يتم ربطهما مع بعضهما البعض بطريقة ميكانيكيه وهذه الصفائح تتاثر كل منهما بدرجة الحراره بشكل مختلف عن الاخرى بحيث انه في حال حدوث ارتفاع للتيار الكهربائي وكما ذكرنا سابقا ان مرمر التيار الكهربائي يرافقه ارتفاع لدرجة الحراره وكل ما ارتفع التيار ارتفعت درجة الحراره وهذا يؤثر على تلك الصفائح ايضا حيث تبدا بالتمدد وتبتعد عن بعضها البعض وهنا يتم الفصل( اي ان القاطع يفصل التيار الكهربائي الذي يسري ضمن السلك ) لان المعدن كما هو معلوم يتمدد في الحراره ويتقلص في البرودة بصور مختلفه عن بعضه البعض بحسب خصائص المعدن .

اذا في هذه الحالة القاطع يفصل فقط في حال حدوث ارتفاع في التيار الكهربائي والذي من الممكن ان يكون بشكل تدريجي

  اي قد يستفرق احيانا ساعة او  اكثر او اقل بحسب ظروف التشغيل

الثانية :  الحمايه المغناطيسية Elektromagnetischer Auslöser

وهنا يوجد ايضا من بنيه تركيب القاطع ملف عباره عن سلك من النحاس ملفوف على قطعه معدنية انظر

في الاسفل الى الصوره رقم (2) .

الصورة رقم (2)

 هذا الملف والذي على  الاغلب يكون مصنوع من النحاس عند مرور التيار فيه يتشكل حقل مغناطيسي ضمن الصفيحة المعدنية تزداد

شدة الحقل المغناطيسي بزيادة شدة التيار وهذا ما يجعل الصفيحة تتحرك وتضغط على ذراع الفصل والذي يقوم بفصل التوصيل اي

فصل التوصيل عن الشبكة ويحدث هذا في حال حدوث ماس كهربائي بحيث يرتفع التيار بشكل كبير يؤدي الى عملية الفصل هذة وبهذا نكون قد تعرفنا على مبدأ عمل القاطع بحيث اصبحنا نميز متى يفصل القطاع في حدوث زيادة في الحمل ( ThermischerAuslöser )

وايضا في حال حدوث ماس كهربائي (Elektromagnetischer Auslöser)

- هنا نكون قد تعرفنا على القاطع بشكل عام وسوف نخصص مقال اخر  في الايام القليله القادمة عن  الانواع والرموز والاستخدام والتوصيل بشكل مفصل عن القواطع  الكهربائية واهمتيها وطرق استخدامها بالشكل الصحيح .
